EPEVER HP3542-AH0650P20A
Měnič napětí, 48V, 230V, 3,5kW (4kW FV vstup), čistá sinusovka, bypass, model HP3542-AH0650P20A, hybrid/off-grid systém

hodnotit
23 504 Kč 19 425 Kč bez DPH

Neznámá dostupnost

Kód: SOPEPE0030 PN: HP3542-AH0650P20A Záruka: 26 měs.
Výrobce: EPEVER
 (EPEVER Technologies Europe B.V.)
Poortweg 4A, 2612 PA Delft, Nizozemsko
info@epever.com
www.epever.eu
EPEVER HP3542-AH0650P20A Ilustrační foto - Umístění a typ konektorů se může lišit v závislosti na modelu měniče. Více naleznete v přiloženém manuálu a datasheetu. ... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému

EPEVER HP3542-AH0650P20A

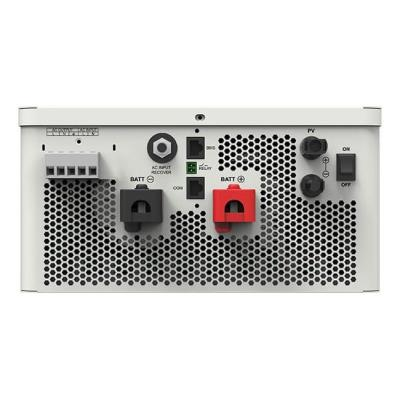

Ilustrační foto - Umístění a typ konektorů se může lišit v závislosti na modelu měniče. Více naleznete v přiloženém manuálu a datasheetu.

Profesionální hybridní měnič s nabíječkou pro solární systémy s podporou více zdrojů energie.

Vysokofrekvenční měnič HP3542-AH0650P20A ze série HP-AHP20A představuje pokročilé řešení pro hybridní energetické systémy kombinující solární energii, síťové napájení a dieselové generátory. Díky pokročilému DSP procesoru a řídicímu algoritmu zajišťuje rychlou odezvu, vysokou spolehlivost a účinnost konverze. Zařízení je navrženo pro síťový bypass, invertorový výstup a správu energie s možností flexibilního přepínání mezi zdroji.

Měnič pracuje s 48V bateriemi (lithiovými i olověnými) v rozsahu 43,2–60 VDC a poskytuje jmenovitý výkon 3 500 W s krátkodobým přetížením až 7 000 W. Technologie PFC (Power Factor Correction) snižuje nároky na kapacitu elektrické sítě. Pokročilá MPPT technologie dosahuje účinnosti sledování maxima výkonu vyšší než 99,5 % při vstupním napětí až 500 V.

  • Čistá sinusová vlna na výstupu s THDu ≤3 % pro citlivé spotřebiče
  • Podpora bateriového i bezbateriového režimu pro flexibilní nasazení
  • PFC technologie pro snížení nároků na kapacitu elektrické sítě
  • MPPT technologie s účinností sledování maxima výkonu vyšší než 99,5 %
  • Maximální nabíjecí proud baterie 60 A, vybíjecí proud až 90 A
  • Nastavitelný maximální nabíjecí proud ze sítě pro flexibilní konfiguraci
  • Velký LCD displej pro přehledné sledování provozních stavů
  • RS-485 komunikační rozhraní s volitelnou 4G, Wi-Fi nebo TCP konektivitou
  • Provozní teplotní rozsah -20 až +50 °C pro náročné podmínky
  • Podpora paralelního provozu až 12 jednotek standardně (max. 16)

Pokročilé funkce a ochrana
Zařízení disponuje komplexní elektronickou ochranou včetně ochrany proti přetížení, přepětí, podpětí, zkratu, přehřátí a reverzní polaritě FV vstupu. Baterie jsou chráněny proti přebití, nadměrnému vybití a přehřátí, lithiové baterie navíc proti nízkým teplotám. Komunikace s BMS probíhá přes izolovaný port RJ-45.

Paralelní provoz a monitoring
AC výstup podporuje paralelní zapojení ve standardní konfiguraci až 12 jednotek (maximálně 16) s možností nastavení jednofázového i třífázového provozu. Funkce záznamu historických dat umožňuje uložení až 25 000 záznamů s nastavitelným intervalem 1–3 600 sekund. Dálkový monitoring je dostupný přes volitelné moduly 4G, Wi-Fi nebo TCP.

Flexibilní nabíjení
Systém podporuje nabíjení z více typů zdrojů včetně elektrické sítě (90–285 VAC), dieselového generátoru a solárních panelů. Maximální vstupní výkon ze sítě činí 5 350 W při proudu 22,7 A. Uživatel může nastavit limity nabíjecího a vybíjecího proudu pro optimalizaci práce s různými typy baterií.

Vysokofrekvenční měniče nejsou vhodné pro napájení indukčních a kapacitních zátěží, jako jsou např. čerpadla, kompresory, elektromotory, velké spínané zdroje. Před připojením indukčních nebo kapacitních zátěží je vždy nutné změřit náběhové proudy, které nesmí překročit maximální výkon měniče.

ZÁKLADNÍ SPECIFIKACE

Elektrické parametry

Typ baterie: lithiová/olověná
Jmenovité napětí baterie: 48 VDC (rozsah 43,2–60 VDC)
Max. nabíjecí proud: 60 A
Max. vybíjecí proud: 90 A
Maximální napětí FV (Voc): 500 V
Rozsah MPPT napětí: 85–400 VDC
Počet MPPT vstupů: 1
Maximální vstupní výkon: 4000 W
Vlastní spotřeba (naprázdno): < 38,4 W
Max. účinnost měniče: 94 %

AC výstup & vstup

Jmenovitý výstupní výkon: 3500 W (trvalý)
Špičkový výkon (transient): 7000 W (3 sekundy)
Výstupní napětí / Frekvence: 220/230 VAC ±3 % | 50/60 Hz
Výstupní vlna: čistá sinusoida (pure sine wave)
Jmenovitý vstupní příkon (AC): 5350 W (nabíjení + bypass)
Doba přepnutí: 10 ms (invertor -> síť) / 20 ms (síť -> invertor)

Mechanické parametry a prostředí

Rozměry: 629 × 291,4 × 163 mm
Montážní rozměry: 592 × 200 mm
Hmotnost: 14,3 kg
Krytí: IP20
Provozní teplota: -20 °C až +50 °C (nad 30 °C lineární snížení výkonu)
Komunikace: RS-485 (BMS port RJ-45), volitelně Wi-Fi / 4G / TCP
Displej: integrované LCD s historií až 25 000 záznam

Software

Instruktážní video:

Značka
Upřesnění typu :  Měnič napětí C
Výrobce :  EPEVER
Technické detaily
Provozní teplota max. (°C) :  50
Provozní teplota min. (°C) :  -20
Tvar výstupního napětí :  sinus
Napájení
Frekvence napětí (Hz) :  50/60
Počet fází :  jednofázový
Symetrie :  symetrický
Vstupní napětí (V) :  48 (DC)
Výstupní napětí (V) :  220 (AC)
Výstupní napětí (V) :  230 (AC)
Výstupní výkon (W) :  3500
Fyzické vlastnosti
Hloubka (mm) :  163
Hmotnost (kg) :  14.3
Rozměry :  629 × 291,4 × 163 mm
Šířka (mm) :  291.4
Výška (mm) :  629
